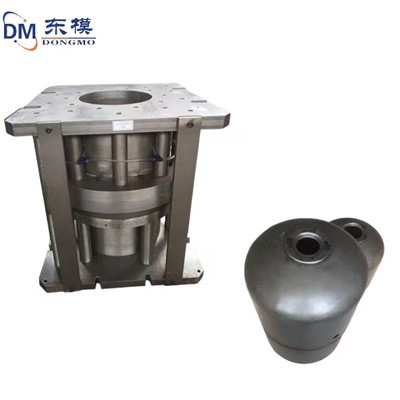

Estructura del motlle d'embutició profunda

Els motlles d'embutició profunda solen consistir en les peces següents: seient del motlle, placa de motlle, vareta de dibuix lateral, columna de guia, plantilla superior/inferior, placa de pressió, cilindre d'oli, etc. Entre elles, els dispositius de guia interior i exterior són components estructurals importants, proporcionant una sòlida garantia per a la qualitat de processament i l'eficiència dels motlles d'embotició profunda.
1. Dispositiu de guia interior
El dispositiu de guia interior consisteix principalment en una columna de guia i una màniga guia, que s'utilitza per fixar la posició relativa de la plantilla superior/inferior i la placa del motlle. Normalment, s'utilitzen una guia de pressió de tres punts, una guia de lliscament, un posicionament de bola i altres mètodes per a la fixació.
2. Dispositiu de guia exterior
El dispositiu de guia exterior es compon generalment d'una vareta de billetet lateral i un seient de vareta de billet lateral, que s'utilitza per fixar la posició de la vareta de billet d'estirament. En el processament real, per tal de millorar la fiabilitat i la vida útil del motlle, normalment s'utilitza suport multipunt per a la fixació.
3. Placa de pressió
La placa de pressió és un component clau del motlle d'embotició profunda, principalment responsable de suportar la tensió i garantir la forma i la mida de les peces, a més de ser el mitjà principal per ajustar la bretxa del motlle. A l'hora de dissenyar plaques de pressió, cal tenir en compte la seva rigidesa i capacitat de càrrega, així com la flexibilitat a l'hora d'ajustar l'estructura.
4. Cilindre d'oli
El cilindre d'oli és el component bàsic del motlle d'embotició profunda, que s'utilitza principalment per transmetre la pressió del sistema hidràulic i controlar el moviment amunt i avall del motlle. En seleccionar un cilindre hidràulic, s'han de tenir en compte factors com la seva qualitat, rendiment i vida útil.
